سازه LSF پیش ساخته چیست؟؛ مزایا و کاربردها؛ هر آنچه قبل از ساخت باید بدانید

سازه LSF چگونه ساخته می‌شود و چه تفاوتی با روش‌های سنتی دارد؟

سازه LSF یا قاب فولادی سبک ریشه در تحولات صنعتی قرن بیستم دارد؛ زمانی که مهندسان به دنبال جایگزینی سبک تر و سریع تر برای اسکلت های سنگین فولادی و بتنی بودند. آغاز شکل گیری این سیستم به دهه ۱۹۳۰ میلادی در ایالات متحده بازمی گردد، هنگامی که تولید ورق های فولادی نازک گالوانیزه به صورت انبوه امکان پذیر شد و طراحان دریافتند می توان از این ورق ها برای ساخت مقاطع سرد نورد شده (Cold-Formed Sections) بهره گرفت. در دهه های بعد، پیشرفت در فناوری تولید فولاد و افزایش دقت ماشین آلات، موجب شد استفاده از این مقاطع در ساخت ساختمان های سبک، مدارس و خانه های پیش ساخته گسترش یابد.

در دهه ۱۹۶۰، کشورهای اروپایی و سپس استرالیا با تدوین آیین نامه های فنی، ساخت وساز با سیستم LSF را به شکل مهندسی شده و استاندارد درآوردند. این روند در دهه های اخیر با رشد رویکرد ساخت صنعتی و پیش ساخته سازی سرعت بیشتری گرفت، تا جایی که امروزه در بسیاری از کشورها، سازه های LSF بخشی از پروژه های مسکونی، ویلایی و حتی صنعتی محسوب می شوند.

سازه LSF چیست؟

سازه LSF یا همان Light Steel Frame به معنای قاب فولادی سبک، یکی از سیستم های نوین و صنعتی سازی شده در ساخت وساز است که بر پایه ی مقاطع نازک فولادی سرد نورد شده (Cold Formed Steel) شکل می گیرد. در این روش، اجزای اصلی ساختمان از پروفیل های فولادی با ضخامت کم و مقاومت بالا تشکیل می شوند که به کمک پیچ و اتصالات خاص، یک اسکلت منظم، سبک و بسیار مقاوم ایجاد می کنند. این سازه ها برخلاف سازه های سنتی بتنی یا فلزی سنگین، نیازی به قالب بندی یا جوشکاری در محل ندارند و بیشتر در کارخانه تولید و سپس در محل پروژه مونتاژ می شوند.

در عمل، سیستم LSF برای ساختمان های کم ارتفاع، ویلاها، مدارس، کمپ ها و واحدهای پیش ساخته کاربرد گسترده ای دارد. از ویژگی های مهم آن می توان به سرعت اجرای بالا، وزن کم، مقاومت مناسب در برابر زلزله، کاهش مصرف مصالح، قابلیت بازیافت و دقت هندسی بالا اشاره کرد.

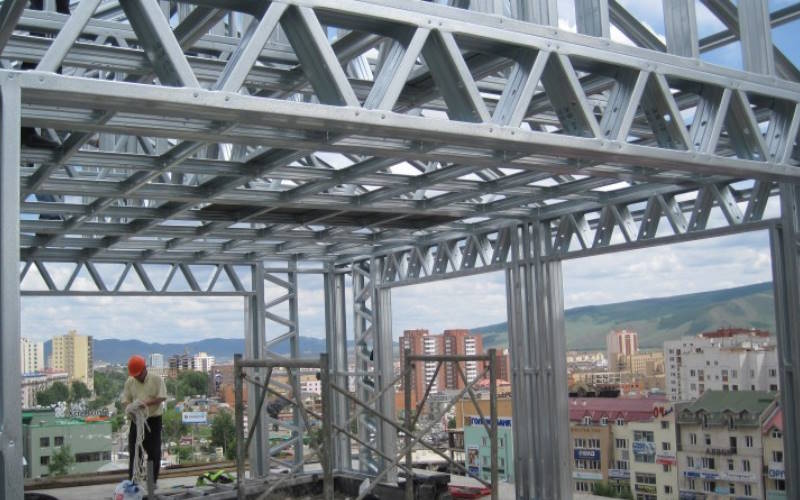

اجزای سازه سازه LSF

سازه LSF از مجموعه ای از اجزای دقیق و مهندسی شده تشکیل شده است که هرکدام نقشی اساسی در پایداری، مقاومت و عملکرد نهایی ساختمان دارند. این اجزا عموماً از ورق های فولادی گالوانیزه با ضخامت پایین و مقاومت بالا ساخته می شوند که به صورت سرد نورد شده در کارخانه آماده و سپس در محل پروژه مونتاژ می گردند.

قاب بندی اصلی

قاب بندی اصلی، شالوده و اسکلت اصلی سیستم LSF است که از پروفیل های فولادی C و U شکل تشکیل می شود. این اجزا بارهای عمودی و جانبی را از سقف و دیوارها به فونداسیون منتقل می کنند. طراحی دقیق قاب بندی اصلی اهمیت زیادی دارد، زیرا تعیین کننده مقاومت کلی ساختمان در برابر نیروهای زلزله، باد و بارهای زنده است.

در این بخش، اتصالات معمولاً با پیچ های خودکار مقاوم انجام می گیرد و نیازی به جوشکاری نیست. استحکام این قاب ها به نوع فولاد، ضخامت ورق و آرایش هندسی آن بستگی دارد و معمولاً با نرم افزارهای مهندسی دقیق طراحی می شود.

دیوارهای باربر و غیرباربر

دیوارها در سازه LSF نقش ساختاری و تقسیم فضایی را توأمان ایفا می کنند. دیوارهای باربر بار سقف و کف را تحمل کرده و به قاب اصلی منتقل می کنند، در حالی که دیوارهای غیرباربر صرفاً نقش جداکننده دارند. این دیوارها از پروفیل های سبک فولادی با صفحات روکش (معمولاً گچ برگ یا فایبر سمنت) ساخته می شوند.

داخل آن ها معمولاً از عایق های حرارتی و صوتی استفاده می شود تا عملکرد انرژی ساختمان بهینه شود. سبک بودن این دیوارها علاوه بر کاهش وزن کلی سازه، باعث افزایش سرعت اجرا و سهولت در تغییر پلان داخلی می شود.

تیرها و ستون ها

تیرها و ستون ها بخش های اصلی انتقال دهنده نیرو در سازه LSF هستند. ستون ها معمولاً از مقاطع C یا Z ساخته می شوند و وظیفه دارند بارهای عمودی را به فونداسیون منتقل کنند، در حالی که تیرها بار سقف و کف را به ستون ها انتقال می دهند. این اعضا به دلیل وزن کم و مقاومت بالا، نسبت به سازه های فولادی سنگین مزیت قابل توجهی دارند. در طراحی تیرها و ستون ها، مهندسان باید میزان خمش، پیچش و کمانش را با دقت بررسی کنند تا پایداری کلی سازه تضمین شود.

کف و سقف

کف و سقف در سازه های LSF به صورت پنل های پیش ساخته طراحی می شوند که از تیرهای فولادی سبک و صفحات روکش تشکیل شده اند. در سقف ها، سیستم می تواند مسطح یا شیب دار باشد و روی آن پوشش های مختلفی مانند ورق گالوانیزه، عایق حرارتی و مصالح نهایی سقف نصب می شود. کف ها نیز معمولاً با صفحات چوبی صنعتی، سیمانی یا OSB پوشیده می شوند تا سطحی صاف و مقاوم برای کف سازی نهایی ایجاد گردد. این سیستم ها ضمن مقاومت در برابر بارهای زنده و مرده، از انتقال لرزش و صدا نیز جلوگیری می کنند.

اتصالات و پیچ ها

در سیستم LSF، نقش اتصالات بسیار کلیدی است. برخلاف سازه های سنتی که به جوشکاری یا بتن ریزی وابسته اند، در اینجا بیشتر اتصالات با پیچ های خودکار مخصوص، ناودانی ها و زوایای تقویتی انجام می شود. استفاده از پیچ های گالوانیزه ضدزنگ و رعایت گشتاور مناسب هنگام نصب، تضمین کننده دوام و مقاومت سازه در برابر نیروهای دینامیکی است. همچنین اتصالات باید به گونه ای طراحی شوند که در صورت نیاز، باز و اصلاح شوند بدون اینکه به اعضای اصلی آسیب برسد.

پوشش ها و عایق ها

پوشش های خارجی و داخلی در سازه LSF علاوه بر نقش زیبایی شناسی، کارکردی کاملاً فنی دارند. دیوارها معمولاً با صفحات فایبر سمنت، گچ برگ یا کامپوزیت پوشانده می شوند که هم سبک اند و هم مقاوم در برابر رطوبت و آتش. درون دیوارها از عایق های پشم سنگ یا پلی یورتان برای کنترل حرارت و صدا استفاده می شود. انتخاب نوع پوشش بستگی به شرایط اقلیمی، کاربری ساختمان و سطح مقاومت مورد نیاز دارد. این ترکیب باعث می شود تا ساختمان علاوه بر زیبایی ظاهری، از نظر انرژی نیز بهینه عمل کند.

فونداسیون (Foundation)

اگرچه سازه LSF سبک است، اما فونداسیون آن باید بتواند بارهای منتقل شده از قاب ها را به زمین منتقل کند. فونداسیون معمولاً به صورت نوار بتنی یا شالوده سطحی اجرا می شود که در مقایسه با سازه های سنتی حجم بسیار کمتری از بتن را نیاز دارد. طراحی دقیق فونداسیون متناسب با نوع خاک و وزن کل سازه انجام می شود. سبکی کلی سیستم LSF موجب می شود که فونداسیون نیز ساده تر، سریع تر و اقتصادی تر اجرا گردد.

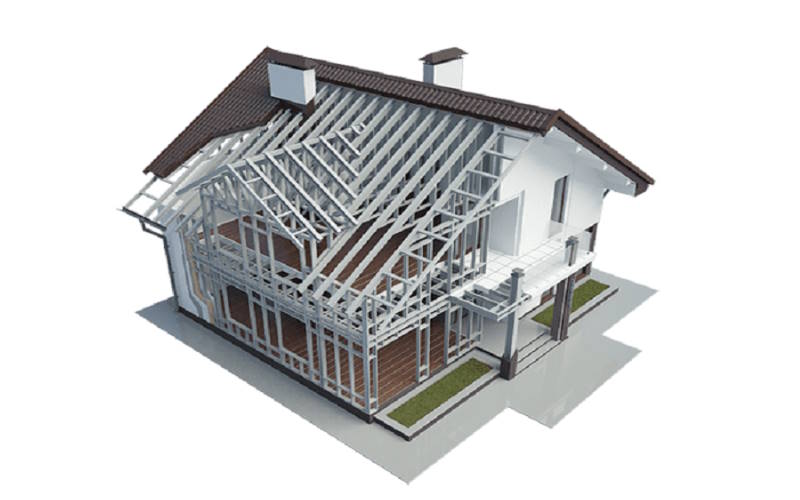

کاربردهای سازه LSF

سازه LSF به دلیل ماهیت سبک، مقاوم و صنعتی خود، در سال های اخیر جایگاه ویژه ای در معماری نوین و ساخت وساز سریع پیدا کرده است. این سیستم پاسخگوی نیاز پروژه های کوچک و موقت است و در ساخت واحدهای دائم نیز عملکرد بسیار قابل اعتمادی دارد. در واقع، LSF راهی میان معماری مدرن و مهندسی مقرون به صرفه است؛ زیرا با حذف بسیاری از فرایندهای سنگین ساختمانی، زمان اجرا و هزینه تمام شده را کاهش می دهد. این سازه به خاطر انعطاف طراحی بالا، در پروژه های متنوعی از مسکونی گرفته تا صنعتی و آموزشی به کار می رود و امکان ایجاد فضاهایی سبک، ایمن و بادوام را فراهم می کند.

کاربردهای اصلی سازه LSF عبارت اند از:

• ساخت ویلاهای مدرن و دوبلکس با زمان اجرای کوتاه
• اجرای ساختمان های مسکونی سبک و کم ارتفاع
• احداث مدارس، درمانگاه ها و مراکز آموزشی پیش ساخته
• ایجاد ساختمان های اداری و کارگاهی موقت در پروژه های عمرانی
• ساخت کمپ های کارگری و اقامتگاه های صنعتی
• اجرای دیوارهای داخلی و خارجی در بازسازی و نوسازی ساختمان ها
• احداث غرفه ها، کیوسک ها و واحدهای تجاری کوچک قابل حمل
• ساخت سازه های اضطراری در مناطق زلزله زده یا بحران دیده
• تولید انبارهای سبک، سوله های کوچک و فضاهای ذخیره سازی

نحوه محاسبه قیمت هر متر مربع سازه lsf

سازه LSF به دلیل صنعتی سازی و مونتاژ سریع، قیمت هر مترمربع آن به صورت «تجمیع مؤلفه ها» محاسبه می شود؛ یعنی ابتدا مصرف مصالح کلیدی (مثل فولاد گالوانیزه، پیچ و اتصالات، صفحات روکش، عایق ها) برحسب مترمربع برآورد می گردد، سپس دستمزد اجرا، کرایه حمل، فونداسیون، طراحی/نظارت و سربارهای پروژه به آن افزوده می شود. خروجی نهایی، عددی است که مستقیماً به نرخ روز ورق گالوانیزه، جزئیات معماری و شرایط کارگاهی وابسته است.

مزایا و معایب سازه LSF پیش ساخته

این سیستم در کارخانه طراحی و تولید می شود و سپس در محل پروژه با سرعت بالا مونتاژ می گردد. به همین دلیل در پروژه هایی که زمان، وزن و ایمنی اهمیت ویژه دارند، LSF پیش ساخته یک انتخاب ایده آل است. با این کلیات البته مانند هر فناوری دیگر، مزایا و محدودیت های خاص خود را دارد.

مزایای سازه LSF پیش ساخته:

• سرعت اجرای بسیار بالا و کاهش چشمگیر زمان پروژه
• وزن سبک سازه و کاهش بار مرده بر فونداسیون
• مقاومت عالی در برابر زلزله و نیروهای جانبی
• دقت بالا در تولید و مونتاژ به دلیل ساخت صنعتی
• کاهش ضایعات مصالح و تمیزی محیط کارگاهی
• قابلیت عایق کاری حرارتی و صوتی مناسب
• امکان طراحی انعطاف پذیر و تغییر نقشه در مراحل اولیه
• دوام بالا در برابر خوردگی با استفاده از فولاد گالوانیزه
• سازگاری با محیط زیست و قابلیت بازیافت مصالح
• مناسب برای مناطق صعب العبور به دلیل حمل آسان قطعات

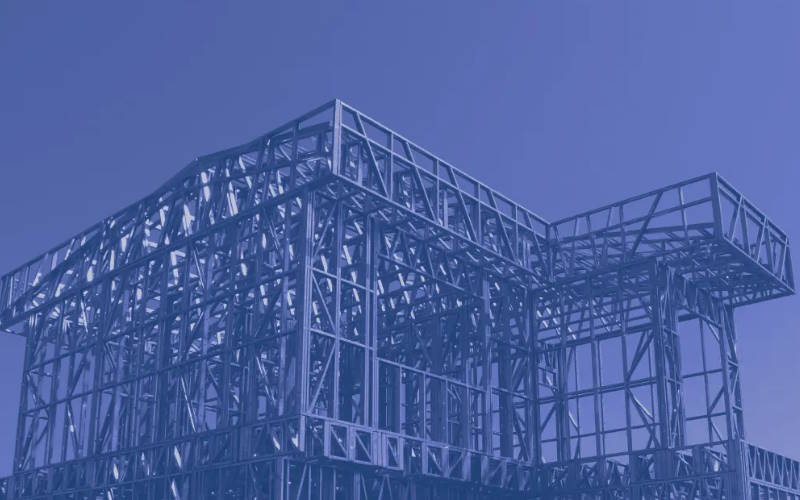

معایب سازه LSF پیش ساخته:

• هزینه اولیه نسبتاً بالاتر به دلیل نیاز به تولید صنعتی دقیق
• محدودیت در اجرای ساختمان های بسیار مرتفع
• نیاز به نیروی متخصص در طراحی و نصب
• حساسیت به خوردگی در صورت آسیب به پوشش گالوانیزه
• دشواری در تغییرات بعد از مونتاژ کامل سازه
• وابستگی شدید به دقت نقشه ها و محاسبات اولیه
• نیاز به تأمین دقیق تجهیزات و اتصالات استاندارد
• دشواری تأمین برخی مصالح یا قطعات خاص در بازار داخلی

سخن پایانی

در جمع بندی می توان گفت سازه LSF به عنوان یکی از دستاوردهای مهم مهندسی مدرن، نقطه ی تلاقی میان فناوری، دقت صنعتی و معماری کارآمد است. این سیستم با بهره گیری از مقاطع فولادی سبک، ساخت وساز را از حالت سنتی به مرحله ای کاملاً صنعتی و کنترل شده وارد کرده است. نتیجه ی این تحول، ایجاد سازه هایی است که هم از نظر مقاومت سازه ای و ایمنی در برابر زلزله در سطح بالایی قرار دارند و هم از لحاظ سرعت اجرا، صرفه جویی در انرژی، کاهش وزن و هزینه ی تمام شده برتری قابل توجهی نشان می دهند.

در آینده ی نزدیک، با رشد نیاز به ساخت سریع و مقاوم در برابر مخاطرات طبیعی، سیستم LSF یکی از پایه های اصلی معماری صنعتی ایران خواهد بود؛ متریالی که ضمن سادگی در اجرا، انعطاف طراحی بالایی دارد و می تواند چهره ی ساخت وساز کشور را به سمت مدرن، ایمن و اقتصادی تغییر دهد.
